平凸透鏡是一種正透鏡在光學系統中主要作用有擴束、成像、光束準直、聚焦準直、光束準直點光源等用途。
平凸透鏡特點：

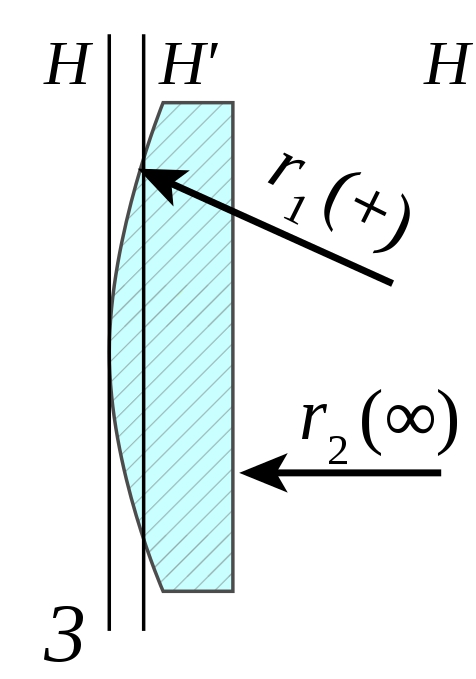

平凸透鏡一面凸面一面平面，具有正焦距，通常用于縮小光束、減小焦距或放大圖像等相關應用。為減少球差，平凸透鏡用于準直光束聚焦時，光束應入射到透鏡曲面上；用于點光源準直時，光束入射在平面上。
平凸透鏡具有正焦距，常用于成像或光束準直等應用，鍍膜后的透鏡也廣泛應用于于可見光和近紅外應用領域。
常規透鏡尺寸有：Φ12.7mm，Φ25.4mm，Φ50.8mm
深圳納宏光電擁有進口設備專業加工，高精度光學透鏡，歡迎來電垂詢。
平凸透鏡參數：
可選用材料：K9、N-BK7、JGS系列紫外熔融石英
工作范圍：400 nm-700 nm（其他波段可定制）
設計波長：546.1nm(n=1.519)
焦距公差：±2%
外形公差：+0.0/-0.02mm
厚度公差：±0.02mm
曲面光圈：3
平面平整度（光圈）：1
曲面局部光圈：0.5
偏心度：≤3 arcmin
面 型： λ /[email protected]
表面光潔度：國標三級、美軍標60-40
通光孔徑：>90%
安全倒邊：<0.2X45°
